Compresor De Tornillo Con Secador

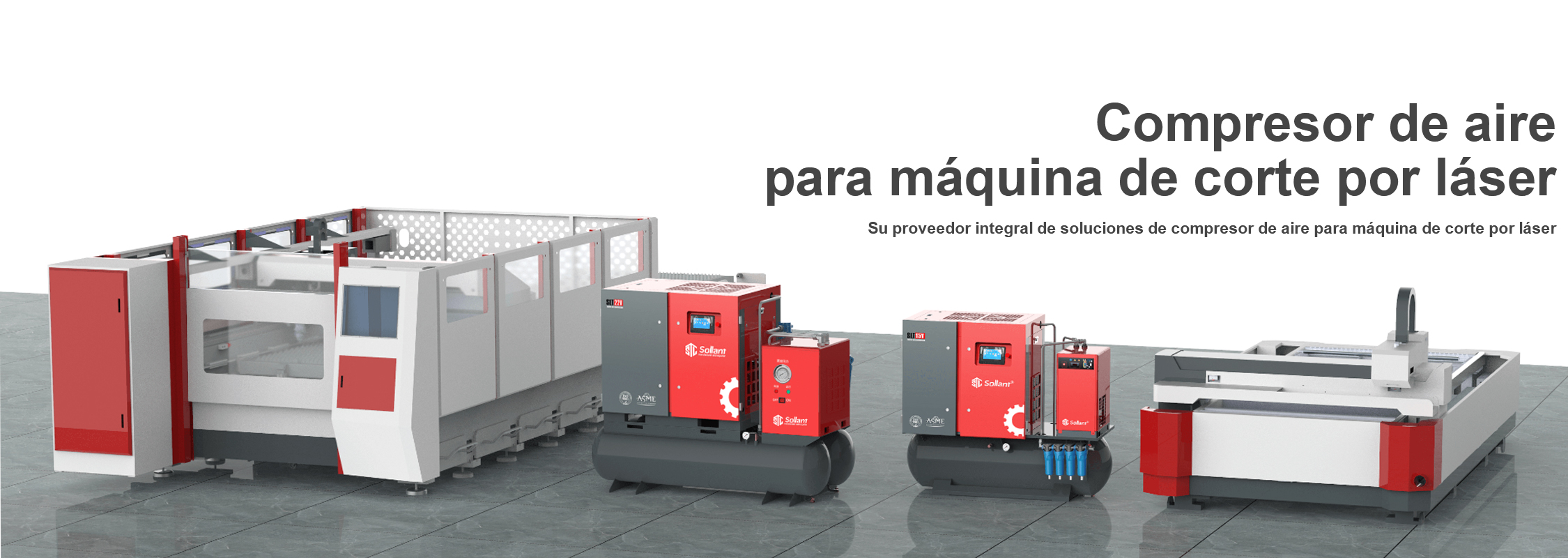

La industria del corte por láser debe usar gas protector durante el procesamiento. Por supuesto, el aire es un gas protector simple y económico. La función del compresor de aire para la máquina de corte por láser es comprimir una parte del aire comprimido con oxígeno de alta pureza y nitrógeno de alta pureza para proporcionar el gas de corte para el cabezal de corte.
Como fuente de alimentación, se suministra al cilindro de la mesa de sujeción y una parte se utiliza para purgar y eliminar el polvo del sistema de camino óptico. Por lo tanto, el compresor de aire especial para corte por láser es indispensable para todos los equipos de corte por láser.
Compresor de aire de tornillo
♦ Motor
Adopte un motor IE4 de alta eficiencia y ahorro de energía
♦ Extremo de aire
Nuevo material de rotor de dos etapas 20CrMrTi (acero de aleación), perfil de rotor de dientes 5:6, mayor resistencia y mejor eficiencia energética. La nueva estructura de soporte, que utiliza cojinetes de cobre, mejora en gran medida la vida útil de
el cuerpo de la máquina
♦ Tanques de petróleo y gas
El tanque de separación de petróleo y gas está diseñado con un núcleo externo de separación de aceite para facilitar el mantenimiento.
♦ Separador de aceite
El núcleo de separación de aceite adopta la marca MAN y el efecto de separación de petróleo y gas es mejor

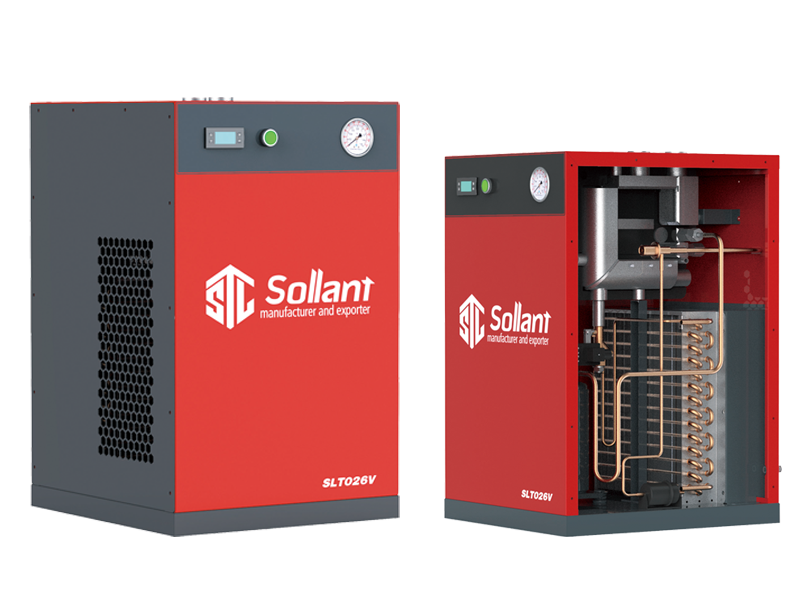

Secadores de aire refrigerados
Aire comprimido de alta calidad para sus equipos y procesos
La serie de secadores refrigerativos de placas y aletas de aluminio garantiza aire comprimido seco, prolonga la vida útil de su equipo y garantiza una excelente calidad de producción. La eliminación eficiente del agua evita la corrosión en la red de aire comprimido y en las herramientas neumáticas. En definitiva, reduce sus costes de mantenimiento y mejora su nivel general de producción con total tranquilidad.
♦ Excelente rendimiento
Excelente actuación
Intercambiador de calor de placas y aletas de alta eficiencia
Baja humedad relativa del aire de salida.
Función de eliminación de agua profesional
Punto de rocío 2-10°C
♦ Ahorro de energía y reducción de carbono
Ahorro de energía y reducción de carbono
Reducción del 50% en el consumo de energía
en comparación con los secadores de carcasa y tubos
Sistema de refrigeración optimizado

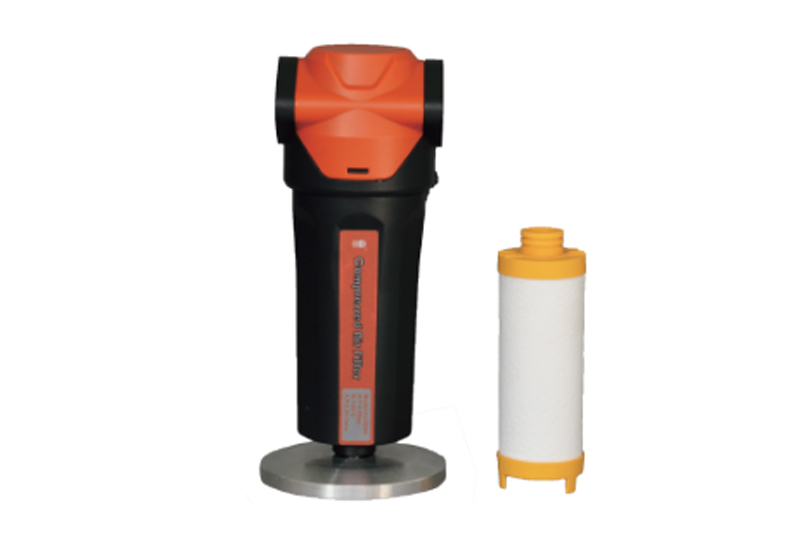

Filtro de precisión

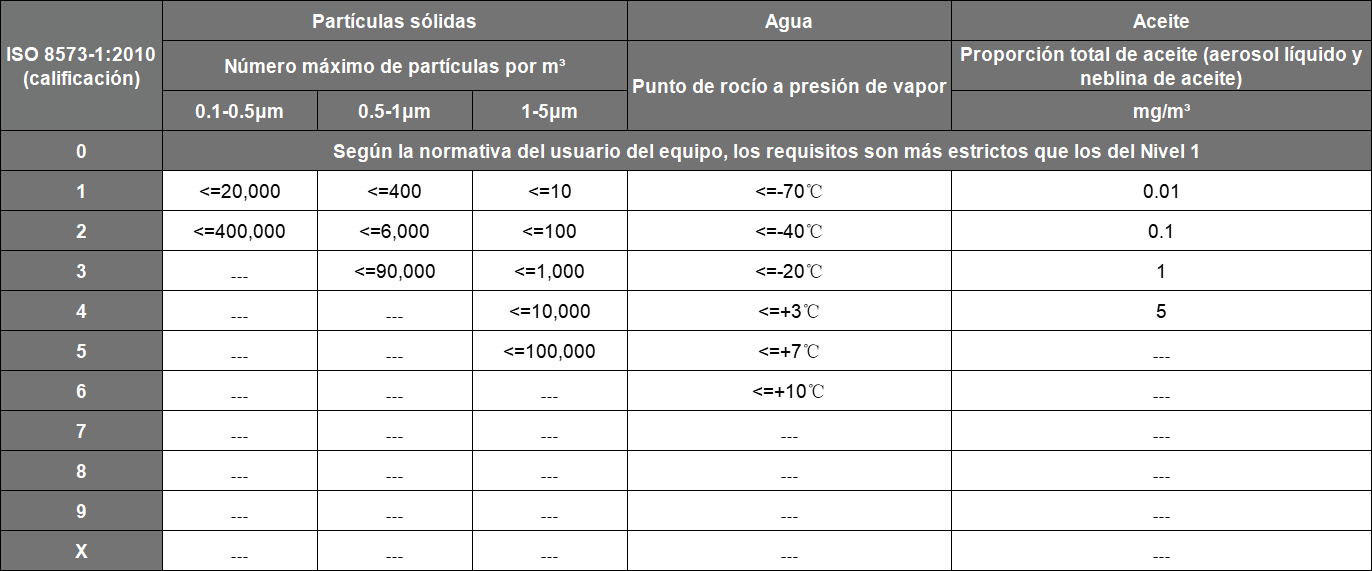

Este filtro de precisión ha obtenido la patente nacional, está calificado mediante presión, precisión y varios indicadores, e implementa estrictamente el estándar de calidad del aire comprimido: ISO8573.
Esta serie de productos tiene una apariencia única, realiza el diseño exquisito de cada detalle de manera paralela inteligente y conveniente, y bajo la premisa de cumplir con los requisitos de presión de 3.0Mpa de la industria láser, con años de ganancia en procesamiento de aire comprimido y requisitos de calidad del aire comprimido. y la innovación continua y la precipitación técnica, por lo tanto tiene la capacidad absoluta de proporcionar soluciones para la gran cantidad de usuarios en la industria de sistemas de aire de compresor, para garantizar el funcionamiento estable a largo plazo de corte por láser, laboratorio, medicina, alimentos, electrónica, química, y otros filtros de precisión
Cumple con la norma ISO 8573

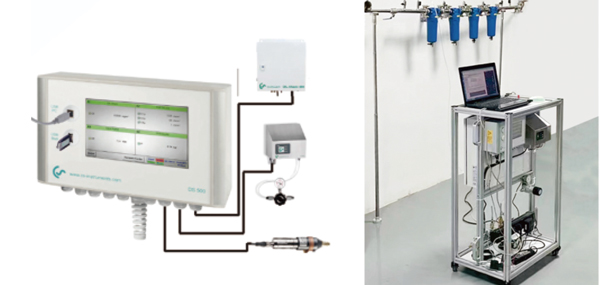

♦ Medición de aceite residual – OlL-Check 400
Mida de forma continua y precisa el contenido de aceite residual en forma de vapor desde 0,001 mg/m³ hasta 2,5 mg/m³. La calidad del aire comprimido de Clase 1 puede alcanzarse a través de un límite de detección bajo de 0,001 mg/m³ (ISO 8573)
♦ Contador de partículas PC 400
El contador óptico de partículas de alta precisión PC 400 puede medir partículas de tan solo 0, 1 um de tamaño, por lo que es adecuado para controlar la calidad del aire comprimido en el nivel 1 (ISO 8573).
♦ Humedad residual – sensor de punto de rocío FA 510
FA 510 puede medir el punto de rocío a presión hasta -80 ℃td. En este momento, la medición continua también puede garantizar que la alarma se active inmediatamente si falla el secador de aire comprimido.
Parámetros técnicos
| Modelo | SLTI-7.5V | SLTI-11V | SLT-15V | SLT-22V | |
|---|---|---|---|---|---|
| Motor | Fuerza(kw) | 7.5 | 11 | 15 | 22 |
| Caballo de fuerza(hp) | 10 | 15 | 20 | 30 | |
| Desplazamiento de aire/Presión de trabajo (M³/Min./MPa) | 0.49-1.1/0.8 | 0.78-1.75/0.8 | 1.1-2.44/0.8 | 1.62-3.6/0.8 | |
| 0.4-0.9/1.0 | 0.74-1.65/1.0 | 0.99-2.2/1.0 | 1.44-3.2/1.0 | ||
| 0.28-0.63/1.3 | 0.49-1.1/13 | 0.84-1.87/1.3 | 1.17-2.6/1.3 | ||
| / | 0.39-0.88/1.6 | 0.49-1.1/1.6 | 1.03-2.3/1.6 | ||
| Diámetro de salida de aire | G3/4 | G3/4 | G3/4 | G1 | |
| Volumen de aceite lubricante (L) | 10 | 16 | 16 | 20 | |
| Nivel de ruido dB(A) | 60±2 | 62±2 | 62±2 | 65±2 | |
| Método impulsado | Accionamiento directo | Accionamiento directo | Accionamiento directo | Accionamiento directo | |
| Método de inicio | PM VSD | PM VSD | PM VSD | PM VSD | |
| Dimensiones externas | Longitud (mm) | 1560 | 1770 | 1770 | 2200 |
| Ancho (mm) | 710 | 750 | 750 | 1030 | |
| Altura (mm) | 1450 | 1610 | 1610 | 1820 | |
| Peso (kg) | 370 | 550 | 550 | 900 | |
| Capacidad del tanque de gasolina (L) | 285 | 325 | 325 | 800 | |

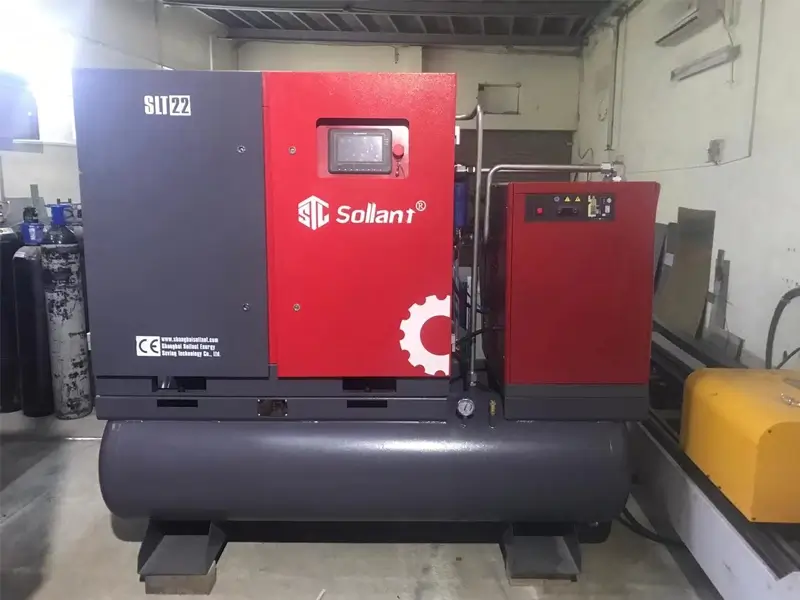

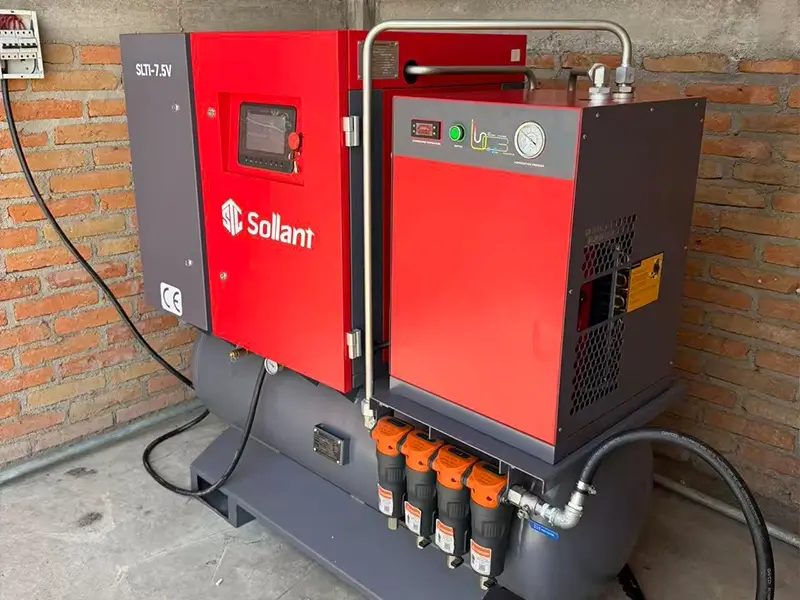

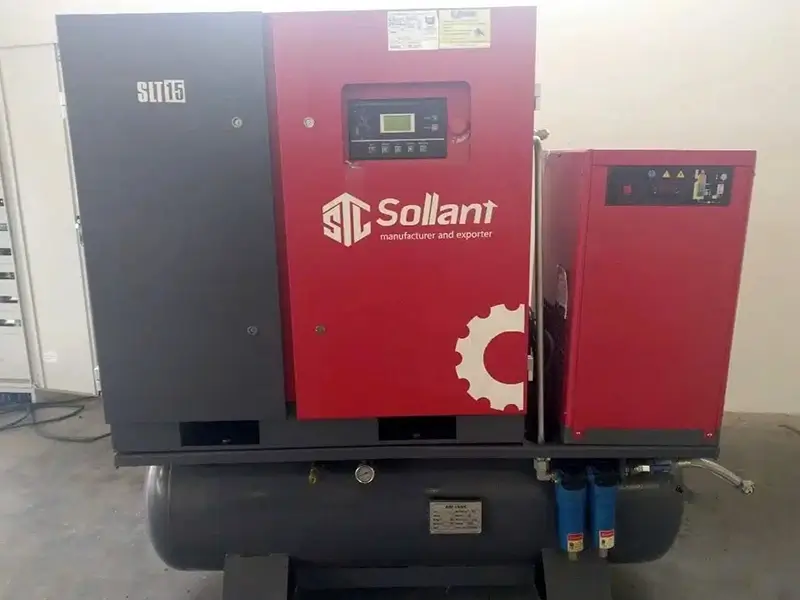

Estudios de caso de proyectos
Preguntas frecuentes
¿Por qué una máquina de corte láser necesita un compresor de aire?
El aire comprimido se utiliza como gas auxiliar durante el proceso de corte láser para expulsar el material fundido, mejorar la velocidad de corte y mantener limpia la zona de trabajo. Un suministro de aire estable ayuda a obtener cortes más precisos y uniformes.
¿Cuál es la diferencia entre un compresor de tornillo normal y un compresor para corte láser?
Un compresor para corte láser requiere mayor estabilidad de presión y mejor calidad de aire. Normalmente incluye componentes como secador refrigerativo y filtros de precisión para proporcionar aire limpio y seco, reduciendo el riesgo de contaminación en la boquilla y el cabezal láser.
¿El compresor con secador puede mejorar la calidad del corte láser?
Sí. El aire comprimido con humedad o partículas puede afectar el proceso de corte. Un sistema equipado con secador y filtro ayuda a reducir la humedad y los contaminantes, proporcionando un aire más limpio para mejorar la calidad del acabado.
¿Qué presión de aire necesita una máquina de corte láser?
La presión necesaria depende del tipo de material, espesor y potencia de la máquina láser. Los compresores Sollant ofrecen diferentes configuraciones de presión para adaptarse a distintas aplicaciones de corte láser industrial.
¿Qué potencia de compresor necesito para mi máquina de corte láser?
La selección depende principalmente de:
- Potencia de la máquina láser.
- Consumo de aire requerido.
- Material y espesor de corte.
- Presión de trabajo necesaria.
Sollant puede recomendar el modelo adecuado según las especificaciones de su máquina.
¿Puede este compresor utilizarse para máquinas de corte láser de fibra?
Sí. Los compresores de tornillo Sollant son adecuados para máquinas de corte láser de fibra, especialmente en aplicaciones industriales que requieren funcionamiento continuo y suministro estable de aire comprimido.
¿El compresor de aire puede sustituir el uso de nitrógeno en el corte láser?
En determinadas aplicaciones, el aire comprimido puede utilizarse como gas auxiliar para reducir los costes operativos. Sin embargo, la elección entre aire, nitrógeno u otros gases depende del material, la calidad de corte requerida y las necesidades del cliente.
¿Qué ventajas tiene un compresor integrado con secador y tanque de aire?
Un sistema integrado ofrece varias ventajas:
- Ahorro de espacio.
- Instalación más sencilla.
- Menor cantidad de conexiones.
- Aire comprimido más estable.
- Mantenimiento más conveniente.
Es una solución ideal para talleres y fábricas que buscan un sistema compacto y eficiente.
